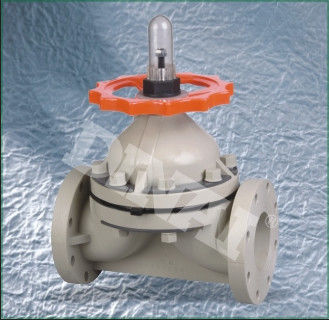

PVC-C วาล์วไดอะแฟรมประเภทฝายแปลนจบ ANSI # 150, JIS10K, DIN จับล้อ

PVC-C วาล์วไดอะแฟรมประเภทฝายแปลนจบ ANSI # 150, JIS10K, DIN จับล้อ

วาล์วไดอะแฟรมมีหลายชุดของวัสดุร่างกายและวัสดุไดอะแฟรมยาง การออกแบบวาล์วเป็นรอยขีดข่วนทนและไม่อุดตัน เมื่อไดอะแฟรมที่เชื่อมต่อกับต้นกำเนิดของวาล์วโดยคอมเพรสเซอร์จะถูกดึงออกมาจากด้านล่างของร่างกายวาล์วหรือฝายเส้นทางของของเหลวที่มีผิวเรียบไหลคล่องตัว slurries ที่ความดันต่ำที่ปกติจะเกิดการอุดตันมากที่สุดการออกแบบวาล์วอื่น ๆ ได้อย่างง่ายดายผ่านวาล์วไดอะแฟรม วาล์วมีการออกแบบบนรายการที่ช่วยให้ในสายการบำรุงรักษา มันเหมาะสำหรับการควบคุมปริมาณและการเปิด / ปิดการให้บริการในการใช้งานตั้งแต่การบำบัดน้ำกระบวนการขัดสีเคมี วาล์วไดอะแฟรมจะดำเนินการด้วยตนเองไฟฟ้าหรือลม

CPVC เรซินมีการแก้ไขโดยพีวีซีเรซินเนื้อหาคลอรีนเพิ่มขึ้นจาก 56.7% เป็น 63-69% Vicat อุณหภูมิอ่อนตัวเพิ่มขึ้น 72-82 ℃ถึง 90-125 องศาเซลเซียสอุณหภูมิการใช้งานสูงสุดถึง 110 ° C, การทำงานในระยะยาว อุณหภูมิ 95 องศาเซลเซียส
CPVC ไม่เพียง แต่มีคุณสมบัติที่ยอดเยี่ยมของพีวีซี แต่มีที่ดีอื่น ๆ อีกมากมายคุณสมบัติเช่น retardancy เปลวไฟที่ดี, ความต้านทานต่อกรด, เบส, เกลือ, ความร้อนต่อต้านอย่างเห็นได้ชัดดีกว่าพลาสติกอื่น ๆ คลอรีนเพิ่มขึ้นเนื้อหาบิดเบือนอุณหภูมิความร้อนที่เพิ่มขึ้นอย่างมีนัยสำคัญชี้วัดความแข็งแรงเชิงกลที่ยังเพิ่มขึ้น

คุณลักษณะเด่น
•ขนาดตั้งแต่ 1/2 "ถึง 10"
•ร่างกาย CPVC PP-GF / CPVC ฝากระโปรง
•ไดอะแฟรม PTFE เบาะ EPDM
•อุณหภูมิในการทำงาน -10 ℃ถึง 95 ℃
•การทำงานความดันบาร์ PN10
•ประเภทฝาย
• ANSI, JIS, DIN เชื่อมต่อแปลน

ยี่ห้อ: DINAI วาล์ว

การใช้พื้นที่

•กรดดองเส้นท่อ
•กระเป๋าใส่ของเหลวไฟฟ้า
•กรดโรงงานผลิตยาและการดำเนินการ
•อุตสาหกรรมน้ำมันและก๊าซ
•โรงงานสิ่งทอกรดโรงงานเครื่องหนังเส้นท่อ
•โรงงานเหมืองแร่โรงงานโลหะ, พืชปุ๋ยเสียเส้นท่อของเหลว
•การบำบัดน้ำเส้นท่อเซมิคอนดักเตอร์
•การบำบัดน้ำเสียเส้นท่อ
•เกลืออุตสาหกรรมท่อน้ำท่ออาหาร
•โรงงานคลอรีน

							NO	ส่วนชื่อ		QTY	วัสดุ
							1	ตั้งอ่อนนุช		2	เหล็ก
							2	ก้านดอก		1	เหล็ก
							3	ปะเก็น		1	PP
							4	หมุด		1	เหล็ก
							5	คอมเพรสเซอร์		1	Cast Iron / ไนล่อน
							6	สกรู		1	เหล็ก
							7	ปะเก็น		2	เหล็ก
							8	กะบังลม		1	PTFE + EPDM
							9	ร่างกาย		1	UPVC CPVC PVDF PP
							10	ปก		1	พีซี
							11	ฝาครอบ		1	PP
							12	ล้อมือ		1	เอบีเอส
							13	หัวอัดจาระบี		1	ทองแดง
							14	หมวกผู้หญิงรูปฝาชี		1	UPVC CPVC PVDF PP
							15	กลอนและอ่อนนุช		8	เหล็ก
ขนาด Norminal	D1			D	L	H	T	n	ΦD1	น้ำหนัก (กิโลกรัม
DN (นิ้ว)	DIN	ANSI	ประเทศญี่ปุ่น							UPVC	CPVC	PVDF	PP
15 (1/2 ")	65	60	70	95	125	125	15	4	14	1.0	1.0	1.2	0.8
20 (3/4 ")	75	70	75	105	135	130	16	4	14	1.3	1.3	1.6	0.9
25 (1 ")	85	80	90	115	145	145	16	4	14	1.5	1.6	1.8	1.0
32 (1-1 / 4 ")	100	89	100	135	160	170	16	4	18	2.0	2.1	2.4	1.3
40 (1-1 / 2 ")	110	99	105	145	180	190	18	4	18	2.5	2.7	3.0	1.8
50 (2 ")	125	120	120	160	210	215	25	4	18	3.2	3.4	3.9	2.5
65 (2-1 / 2 ")	145	140	140	180	250	280	25	4	18	6.2	6.4	7.8	5.0
80 (3 ")	160	152	150	195	300	300	30	8	18	7.5	7.8	8.9	6.1
100 (4 ")	180	190	175	215	350	340	30	8	18	12.6	13.0	15.0	9.7
125 (5 ")	210	216	210	245	400	420	30	8	18	17.6	18.0	21.0	13.5
150 (6 ")	240	240	240	280	460	480	30	8	23	31.0	32.0	37.0	25.0
200 (8 ")	295	298	290	335	570	625	35	8	23	47.0	49.0	56.0	36.5
250 (10 ")	350	362	355	395	680	776	35	12	23	60.0	63.0	96.0	50.0
